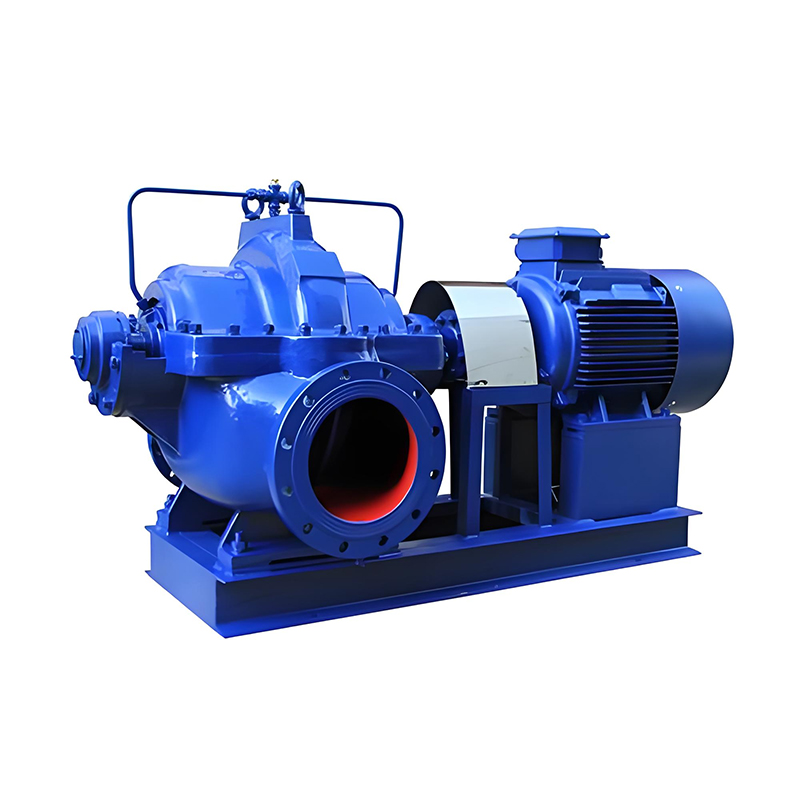

Pompa Sase Split Hisap Ganda
Struktur kompak: penampilan cantik, stabilitas baik, mudah dipasang.
Pengoperasian yang halus: Impeller hisap ganda yang dioptimalkan meminimalkan gaya aksial, memiliki bentuk bilah dengan kinerja hidraulik yang sangat baik, dan dicetak secara presisi. Permukaan bagian dalam casing pompa dan permukaan impeller sangat halus, dengan kinerja anti-kavitasi yang signifikan dan efisiensi tinggi.
Segel poros: Segel mekanis atau segel pengepakan BURGMANN dipilih. Segel ini dapat memastikan 8000 jam operasi tanpa kebocoran. Bantalan: Bantalan SKF dan NSK dipilih untuk memastikan pengoperasian yang lancar, kebisingan rendah, dan masa pakai yang lama.
Bentuk pemasangan: Tidak perlu penyesuaian selama perakitan, dan dapat dipasang sesuai kondisi di lokasi. Pemasangan terpisah atau horizontal.
Sebagai bentuk penting dari pompa sentrifugal, pompa hisap ganda banyak digunakan dalam teknik karena head tinggi dan laju aliran besar. Impeller jenis pompa ini sebenarnya terdiri dari dua impeller back-to-back, dan air yang mengalir keluar dari impeller mengalir ke dalam volute. Pompa hisap ganda memiliki karakteristik berikut: setara dengan dua impeller hisap tunggal dengan diameter yang sama bekerja pada saat yang sama, dan laju aliran dapat digandakan di bawah diameter luar impeller yang sama; casing pompa dibuka secara horizontal, yang nyaman untuk inspeksi dan pemeliharaan. Pada saat yang sama, saluran masuk dan keluar pompa hisap ganda berada dalam arah yang sama dan tegak lurus terhadap poros pompa, yang kondusif untuk tata letak dan pemasangan pompa dan pipa saluran masuk dan keluar; struktur impeller pompa hisap ganda simetris, tidak ada gaya aksial, dan operasinya relatif stabil.

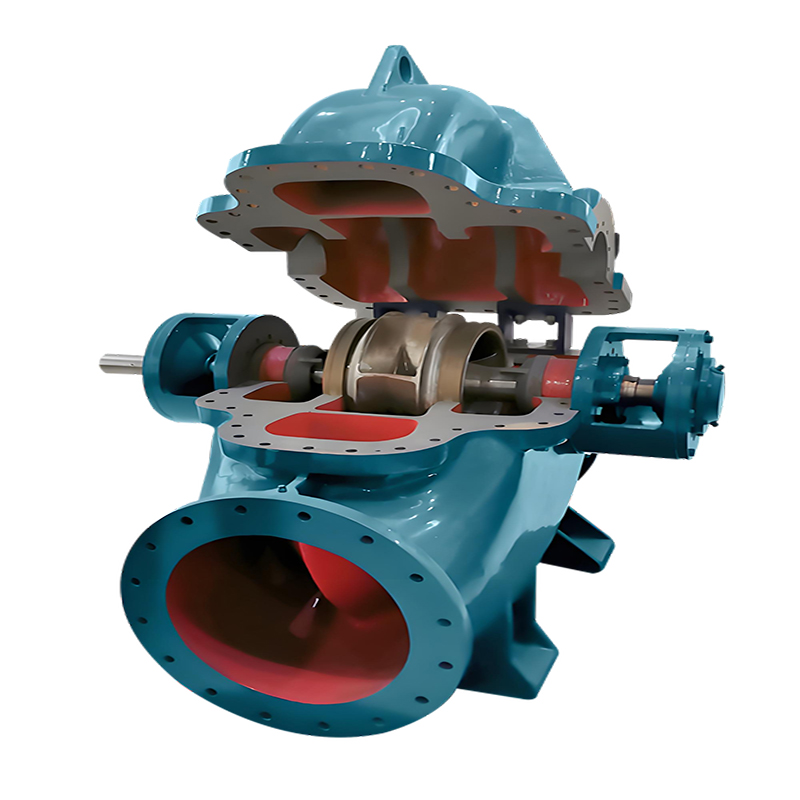

Port hisap dan pelabuhan pelabuhan pompa sentrifugal air bersih SH Double Suction keduanya di bawah sumbu pompa air, dan arah horizontal tegak lurus terhadap sumbu. Casing pompa terbuka. Saat memeriksa, tidak perlu membongkar pipa air inlet dan outlet dan motor (atau penggerak utama lainnya) dari kopling ke pompa. Pompa air berputar berlawanan arah jarum jam. Jika diperlukan oleh pesanan khusus pengguna, itu juga dapat diubah menjadi rotasi searah jarum jam. Bagian utama dari jenis pompa ini adalah: bodi pompa, penutup pompa, impeller, poros, cincin penyegelan hisap ganda, lengan, bantalan, dll. Kecuali untuk bahan poros yang merupakan baja karbon berkualitas tinggi, sisanya sebagian besar terbuat dari besi cor. Badan pompa dan penutup pompa merupakan ruang kerja impeller. Ada lubang sekrup pipa untuk memasang pengukur vakum dan pengukur tekanan pada flensa inlet dan outlet, dan ada lubang sekrup pipa untuk menguras air di bagian bawah flensa inlet dan outlet. Impeller secara statis seimbang dan diperbaiki dengan lengan dan kacang lengan di kedua sisi. Posisi aksialnya dapat disesuaikan melalui mur lengan. Gaya aksial impeller diimbangi oleh pengaturan simetris bilahnya. Mungkin ada beberapa gaya aksial residual yang ditanggung oleh bantalan pada ujung koaksial. Poros pompa didukung oleh dua bantalan bola radial baris tunggal, yang dipasang di badan bantalan di kedua ujung tubuh pompa dan dilumasi dengan mentega. Cincin segel hisap ganda digunakan untuk mengurangi kebocoran air dari ruang tekanan pompa air kembali ke ruang hisap air. Pompa air secara langsung digerakkan oleh motor melalui kopling. Segel poros adalah segel pengemasan yang lembut. Untuk mendinginkan dan melumasi rongga segel dan mencegah udara bocor ke pompa, ada cincin segel air di antara pengepakan. Ketika pompa air bekerja, sejumlah kecil air tekanan tinggi mengalir ke rongga pengemasan melalui pipa segel air untuk bertindak sebagai segel air.
